Aritech ATS1743 RS485 Fiber Optik Arayüz

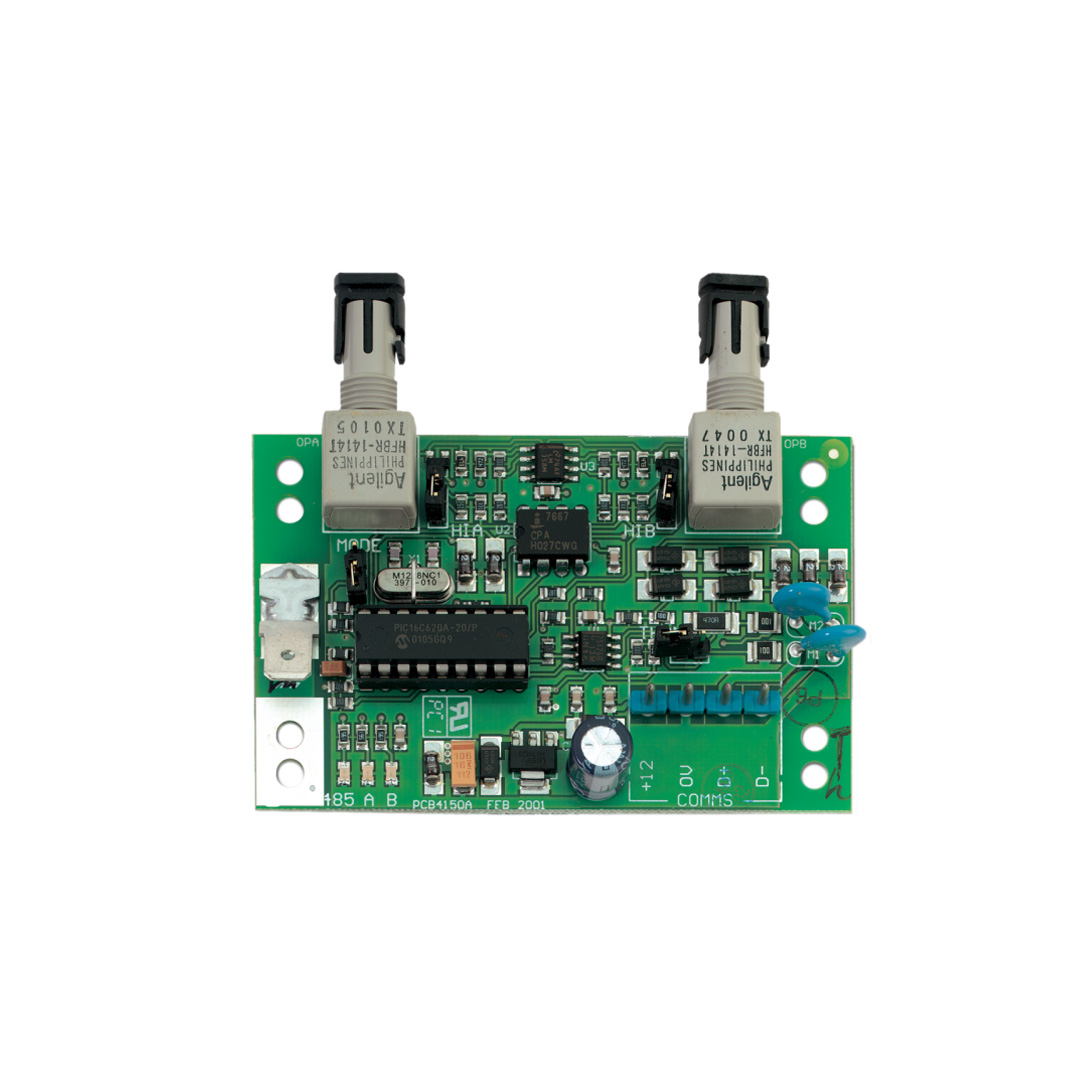

Aritech ATS1743 RS485 Multimode Fiber Optik Arayüz Modülü

Aritech ATS1743, alarm sisteminin RS485 haberleşme hattını multimode fiber optik altyapıya taşıyan bir arayüz modülüdür. Uyumlu alarm panellerinin veri yolunu fiber üzerinden genişleterek farklı bina veya alanlar arasında haberleşme bağlantısı kurulmasını sağlar.

Üretici dokümanında Advisor Master, Advisor Advanced ve Axon sistemleriyle kullanım bilgisi yer almaktadır. Projelendirme sırasında panel modeli ve bağlantı yapısı birlikte değerlendirilmelidir.

RS485 Veri Yolunu Fiber Optik Altyapıya Taşıma

ATS1743, alarm sistemindeki RS485 haberleşmesinin optik sinyallerle iletilmesine olanak tanır. Birden fazla binanın bulunduğu tesislerde, güvenlik sistemi bileşenlerinin fiber altyapı üzerinden birbirine bağlanması için kullanılabilir.

Modül yalnızca multimode fiber optik kablo için tasarlanmıştır. Teknik özelliklerde belirtilen fiber tipi 62,5/125 µm, çalışma dalga boyu ise 820 nm’dir.

Elektromanyetik Girişime Karşı Fiber İletişim

Fiber optik iletim, elektromanyetik girişimden genel olarak etkilenmemesi sayesinde alarm haberleşmesi için avantaj sağlar. Elektriksel parazitin bulunduğu tesislerde veya binalar arası bağlantılarda veri yolunun fiber üzerinden taşınması değerlendirilebilir.

Optik Bütçeye Göre Mesafe Planlaması

ATS1743 için tipik optik bütçe 15 dB olarak belirtilmiştir. Fiber bağlantının ulaşabileceği mesafe; kablonun zayıflaması, bağlantı noktaları ve ek kayıpları dikkate alınarak hesaplanmalıdır. Bu nedenle fiber tarafında tüm uygulamalar için geçerli sabit bir kilometre değeri verilmez.

RS485 tarafında ise belirtilen kabloyla panelden maksimum 1,5 km mesafe desteklenir. Bu değer, fiber optik bağlantının mesafesinden ayrı değerlendirilmelidir.

Bağlantı Modları ve Kademeli Genişletme

ATS1743, tek yönlü ve çift yönlü çalışma modlarını destekler. Birden fazla modülün kademeli bağlanabildiği uygulamalarda, üretici dokümanında çift yönlü mod için en fazla 14, tek yönlü mod için en fazla 15 ünite belirtilmektedir.

Fiber damar sayısı, çalışma modu ve bağlantı düzeni, kurulum öncesinde üreticinin montaj talimatlarına göre belirlenmelidir.

Teknik Özellikler

Ürün tipi: RS485 – multimode fiber optik arayüz modülü
Belirtilen sistemler: Advisor Master, Advisor Advanced ve Axon
Çalışma gerilimi: 10,5–13,8 VDC
Akım tüketimi: Maksimum 60 mA
RS485 kablo tipi: Aritech WCAT 52/54 veya eşdeğeri
RS485 tarafında panelden maksimum mesafe: 1,5 km
Fiber tipi: 62,5/125 µm multimode
Optik dalga boyu: 820 nm
Optik verici tipi: AlGaAs LED
Optik bütçe: Tipik 15 dB
Optik alıcı hassasiyeti: Tipik −27 dBm
Kademeli bağlantı kapasitesi: Çift yönlü modda 14, tek yönlü modda 15 ünite
Boyutlar: 90 × 80 mm
Çalışma sıcaklığı: 0°C ile +50°C
Bağıl nem: Maksimum %95

Fescom Mühendislik ile Fiber Optik Alarm Haberleşmesi

Fescom Mühendislik, alarm sistemlerinde fiber optik bağlantı ihtiyacını; mevcut kablolama, bina yerleşimi, hat mesafeleri ve cihaz uyumluluğuyla birlikte değerlendirir. Uygun modül seçimi ve bağlantı planlamasıyla projenize özel haberleşme çözümleri sunar.

Aritech ATS1743 fiber optik arayüz modülü hakkında teknik bilgi ve teklif almak için bizimle iletişime geçin.
