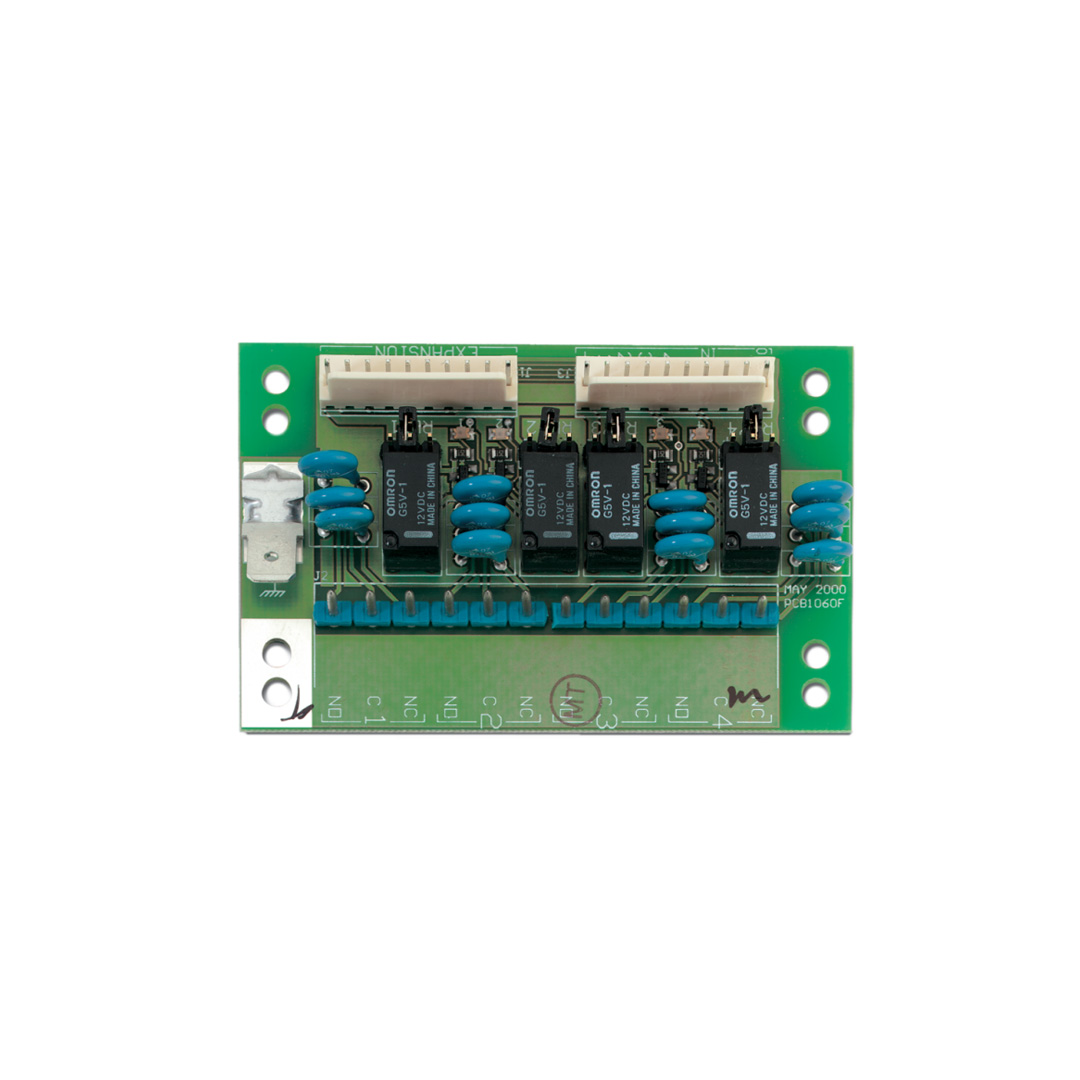

Aritech ATS1810 4 Röleli Çıkış Genişleme Kartı

Aritech ATS1810, alarm sistemlerinde ilave röle çıkışı ihtiyacını karşılamak için kullanılan bir genişleme kartıdır. Uyumlu panel veya genişleme ünitesine bağlanarak dört ayrı röle çıkışı sağlar. Alarm olaylarına bağlı kontrol uygulamalarında, bağlı cihazın desteklediği çıkış programlama seçenekleri doğrultusunda kullanılabilir.

4 Adet SPDT Röle Çıkışı

ATS1810 üzerinde dört adet tek kutuplu çift konumlu (SPDT) röle bulunur. Her rölenin ortak (C), normalde açık (NO) ve normalde kapalı (NC) kontaklarına bağlantı terminallerinden erişilebilir.

Bu kontak yapısı, farklı ekipmanların kontrol girişleriyle bağlantı kurulmasına olanak tanır. Bağlanacak yük veya kontrol devresinin elektriksel özellikleri, röle kontak kapasitesine uygun seçilmelidir.

Röle Kontak Kapasiteleri

Röle kontakları, 0–30 VDC aralığında 1 A anahtarlama kapasitesi sunar. 48 VDC uygulamalarında izin verilen kontak akımı 300 mA’dir. Bu değerler, kartın besleme geriliminden ayrı olarak rölelerin anahtarlayabileceği devreler için belirtilmiştir.

Uyumlu Panel ve Genişleme Üniteleri

Üretici datasheet’inde Axon, Advisor Advanced ve ATS Master panelleri ile ATS120xE ve ATS121xE genişleme üniteleri uyumlu ürünler arasında listelenmektedir.

ATS120xE serisi DGP uygulamalarında iki ATS1810 kartı zincirleme bağlanarak sekiz röle çıkışı elde edilebilir. Doğrudan kontrol paneline veya dört ila sekiz kapı/asansör genişleme ünitesine bağlantıda ise datasheet tek röle modülü kullanımını belirtmektedir. Kullanılabilecek kart sayısı, bağlantı yapılan ünitenin montaj talimatlarına göre belirlenmelidir.

Şerit Kablo ile Bağlantı ve LED Göstergeler

ATS1810, ürünle birlikte verilen şerit kabloyla bağlanır. Panel veya DGP/genişleme ünitesi kasası içerisinde konumlandırılır. 80 × 52 mm boyutları, uygun kasa içerisinde kompakt montaj olanağı sağlar.

Her röle için ayrı LED gösterge bulunur. Bu göstergeler rölenin etkinleştiğini göstererek devreye alma ve bakım sırasında çıkış durumunun kontrol edilmesini kolaylaştırır.

Teknik Özellikler

Ürün tipi: Röle çıkış genişleme kartı
Uyumlu panel aileleri: Axon, Advisor Advanced ve ATS Master
Uyumlu genişleticiler: ATS120xE ve ATS121xE
Röle sayısı: 4
Röle tipi: SPDT
Kontak bağlantıları: NO, C ve NC
Kontak kapasitesi: 0–30 VDC’de 1 A; 48 VDC’de 300 mA
Durum göstergesi: Her röle için ayrı LED
Bağlantı: Ürünle birlikte verilen şerit kablo
Çalışma gerilimi: 10,5–13,8 VDC
Akım tüketimi: Maksimum 100 mA
Boyutlar: 80 × 52 mm
Montaj yeri: Panel veya DGP/genişleme ünitesi kasası içi
Çalışma sıcaklığı: −10°C ile +55°C
Bağıl nem: Yoğuşmasız %95
Kullanım ortamı: EN50130-5 Sınıf II, iç ortam
Uygunluk: CE
