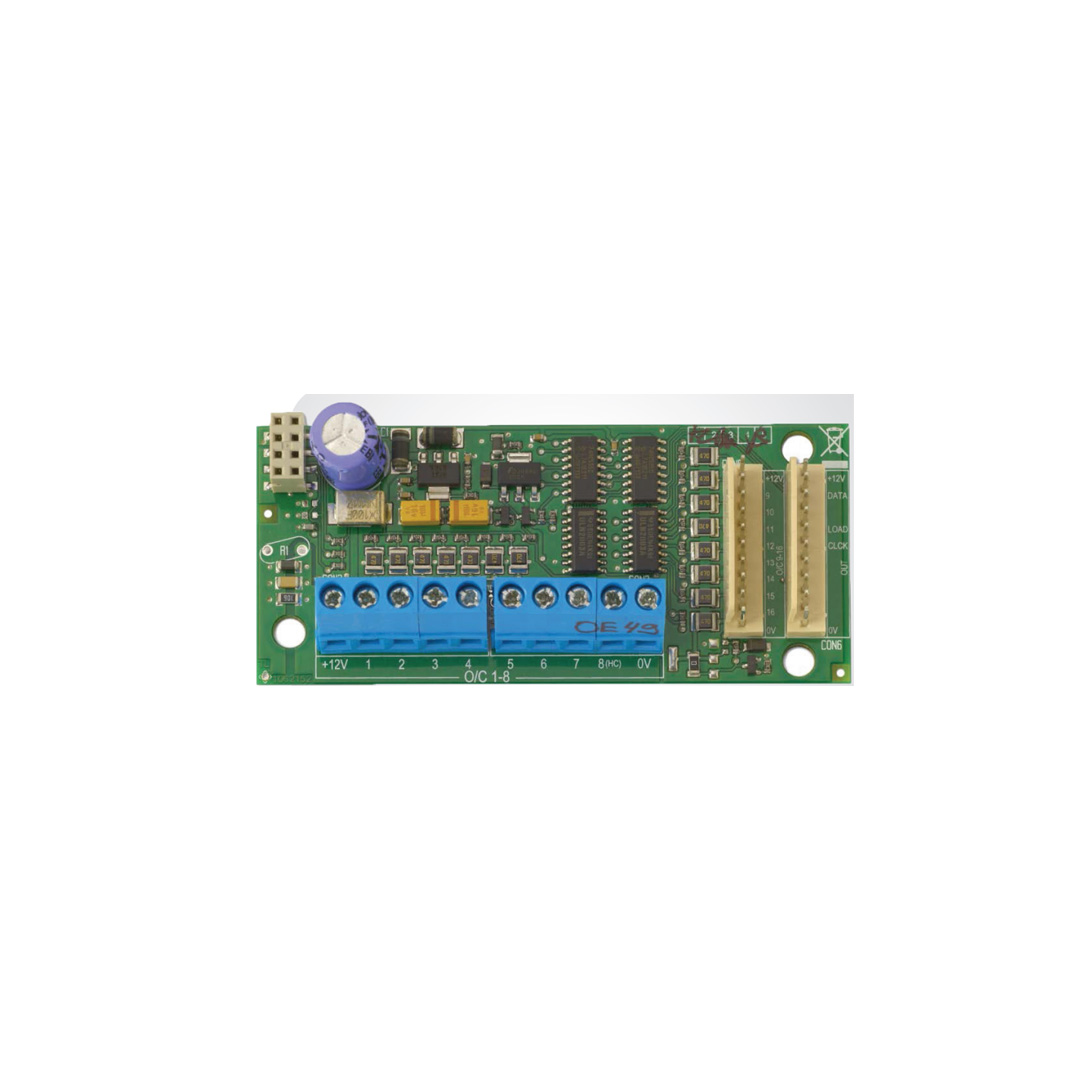

Aritech ATS626 16 Çıkışlı Genişleme Modülü

Aritech ATS626 16 Çıkışlı Alarm Paneli Genişleme Modülü

Aritech ATS626, Axon serisi hırsız alarm panellerine ilave kontrol çıkışları kazandıran bir genişleme modülüdür. Ana kontrol panelinin devre kartına doğrudan takılarak kullanılır. Bu bağlantı yapısı, panel kasası içerisinde ilave montaj alanı ihtiyacını azaltır.

Alarm olaylarına veya panelde tanımlanan koşullara bağlı kontrol işlemleri için ek çıkış gerektiğinde kullanılabilir. Her çıkışın görevi, ana panelin desteklediği programlama seçeneklerine göre belirlenir.

Kart Üzerinde 8 Açık Kolektör Çıkış

ATS626 üzerinde vidalı terminallerden erişilebilen 8 açık kolektör çıkış bulunur. Standart açık kolektör çıkışlar maksimum 50 mA, yüksek akımlı tek çıkış ise 1 A kapasite sunar.

Bağlanacak ekipmanın gerilim ve akım gereksinimleri, ilgili çıkışın kapasitesiyle eşleştirilmelidir. Açık kolektör çıkışlar, uygun yük veya arayüz bağlantısıyla kullanılmalıdır.

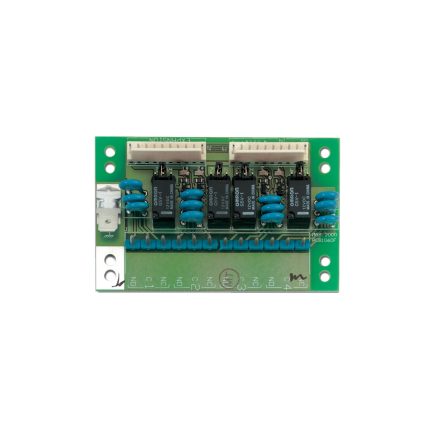

ATS1810 ile 8 İlave Röle Çıkışı

Modül, özel bağlantı kabloları üzerinden iki adet ATS1810 dört röleli kartın bağlanmasını destekler. Bu yapılandırmayla 8 ilave röle çıkışı elde edilir ve toplam çıkış kapasitesi 16’ya ulaşır.

Toplam 16 çıkışın tamamı ATS626 kartı üzerinde röle olarak bulunmaz. Kart üzerindeki 8 açık kolektör çıkışa ek olarak röle çıkışlarının kullanılabilmesi için ATS1810 kartları gerekir.

Panel Üzerinden Çıkış Yapılandırması

Çıkış işlevleri, ana kontrol panelinin çıkış ayarlarından tanımlanır. Böylece farklı sistem olayları için kontrol senaryoları oluşturulabilir. Kullanılabilecek işlevler, panelin modeline ve yapılandırma olanaklarına bağlıdır.

Takılabilir Bağlantı ve Kompakt Tasarım

ATS626, Axon panel kartına takılabilen yapıda tasarlanmıştır. 90 × 40 mm boyutlarıyla panel kasası içerisinde kompakt bir çözüm sunar. Panel başına en fazla bir ATS626 modülü kullanılabilir.

Teknik Özellikler

Ürün tipi: Çıkış genişleme modülü
Ürün ailesi: Axon
Bağlantı tipi: Panel kartına takılabilir bağlantı
Panel başına modül sayısı: En fazla 1
Toplam çıkış kapasitesi: 16
Kart üzerindeki çıkış sayısı: 8 açık kolektör çıkış
İlave çıkış kapasitesi: 2 adet ATS1810 ile 8 röle çıkışı
Standart açık kolektör çıkış kapasitesi: Maksimum 50 mA
Yüksek akımlı çıkış: 1 adet, 1 A
Çalışma gerilimi: 10,5–13,8 VDC
Boyutlar: 90 × 40 mm
Çalışma sıcaklığı: 0°C ile +50°C
Bağıl nem: Yoğuşmasız %95
Uygunluk: CE ve RCM
